MEMS_Diag_lite

Rover MEMS 1.6 / 1.9 ECU Diagnostics Software. Edição Free/Lite.

MEMS_DIAG é um aplicativo projetado para se comunicar com os Sistemas de Gerenciamento de Motores de Rover pré-OBD (ECU).

O Sistema de Gerenciamento de Motores Modular (MEMS) foi usado em muitos carros nos anos 90 construídos pelo Rover Group (modelos equipados com motor a gasolina da série K)

Atualmente, apenas os MEMS 1.6 e 1.9 são suportados, as versões posteriores são compatíveis com OBD2, para que não estejam no escopo deste projeto

Recursos implementados:

- Parâmetros do motor em tempo real (rpm, mapa, avanço da ignição, temperatura do líquido de arrefecimento, temperatura de entrada, sensor de oxigênio, acabamento/correção de combustível e muito mais ...)

- Recuperar e apagar os códigos de erro

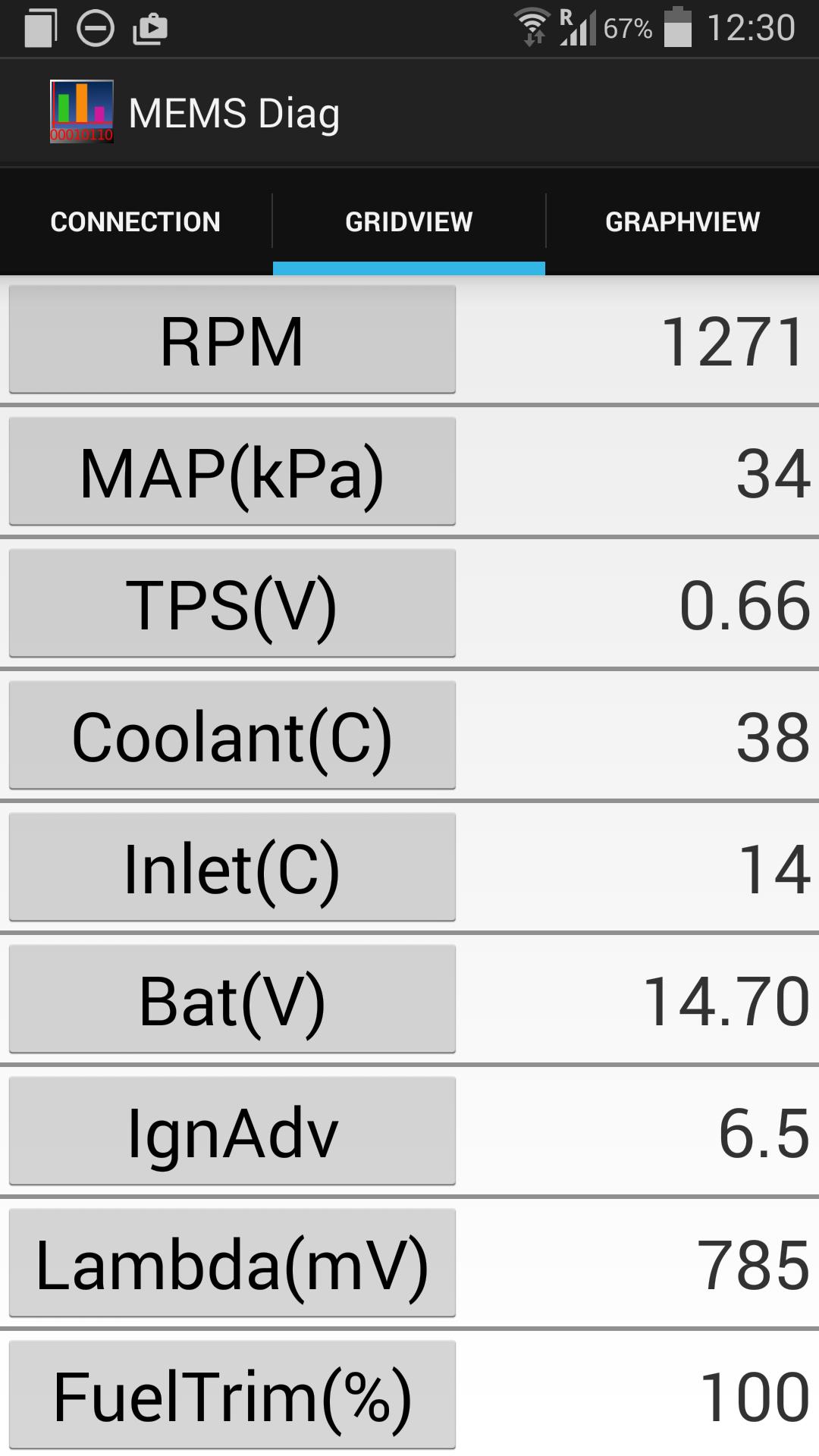

- Visualização rolável (exibição numérica/tabela)

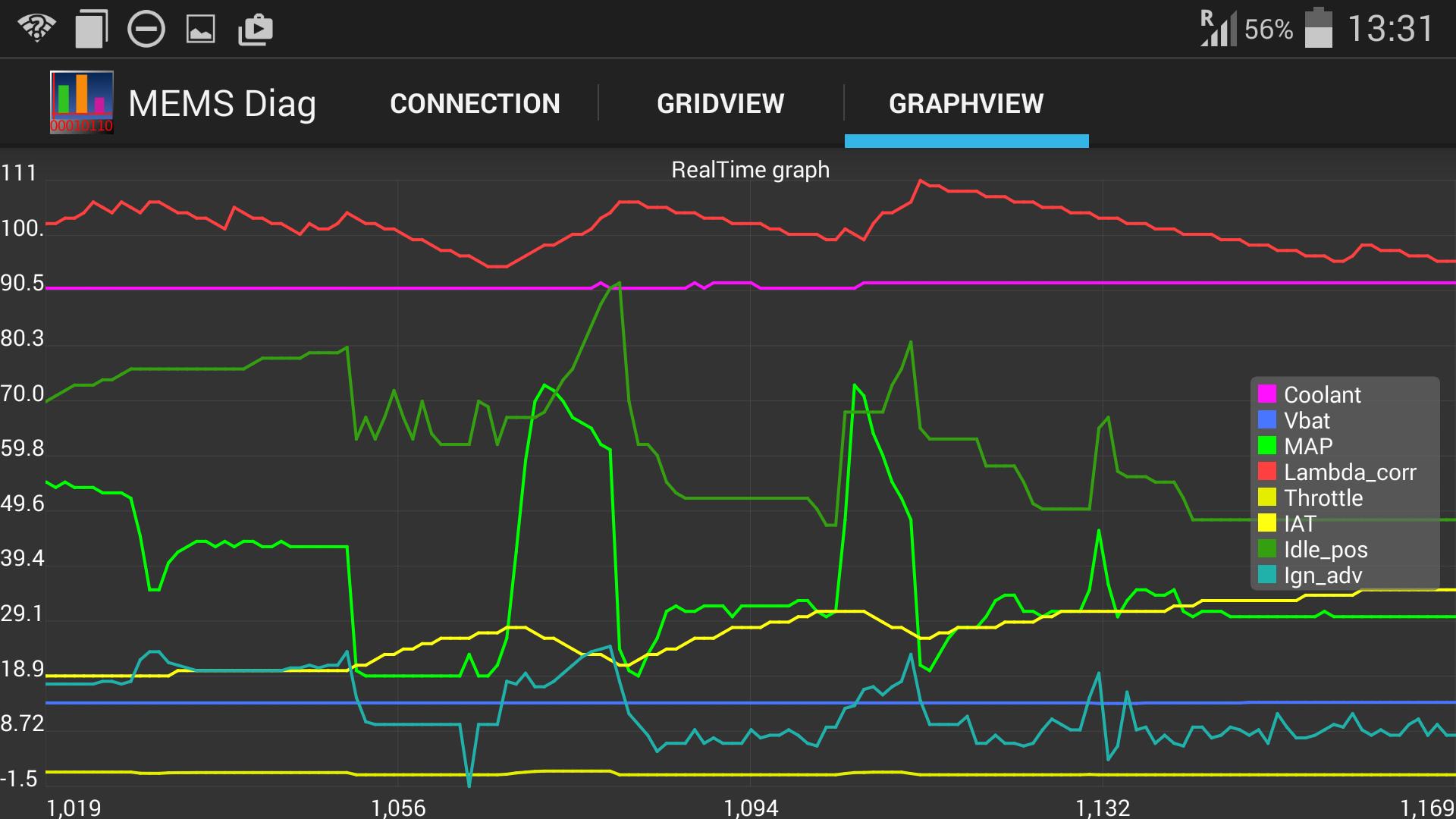

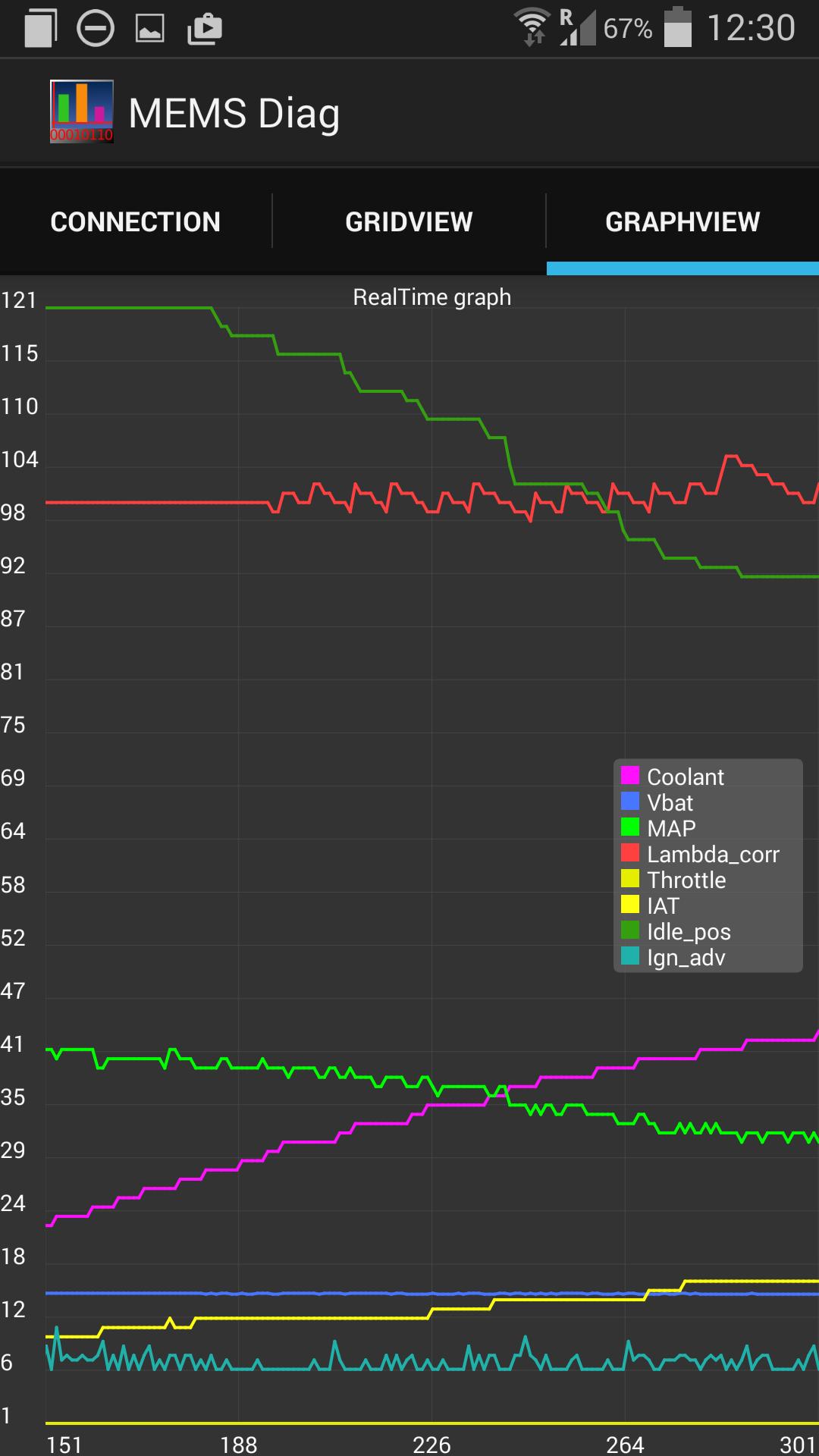

- Visualização do gráfico (parâmetros selecionáveis, múltiplas séries)

- registro de dados, formato CSV (disponível somente na versão completa)

Para usar este software, são necessários os seguintes componentes:

- Android Device (Smartphone), OS mínimo da versão 3.1+ (acesso do host USB)

- Porta USB

- o chamado cabo "USB OTG"

Além do exposto, dependendo da versão MEMS, você também precisa:

para MEMS 1.9:

-Interface da linha K de 12V baseada em FTDI (FT232) (soquete USB-> OBD2), comumente conhecida como Vag-Cable/Vag-kkl. Esses cabos estão amplamente disponíveis no eBay etc. Verifique se ele está construído usando o chip USB FTDI, talvez o PL2303 também deva funcionar, mas não consegui testá -lo. Evite produtos com base no chipset CH340 (a razão é: Falta uma função, mas crucial ainda não implementada no motorista)

para MEMS 1.6:

-Qualquer conversor USB-TTL, novamente, o mais popular são FTDI e PL2303. Lembre -se de que o MEMS 1.6 usa a lógica 5V (dependendo da qualidade do circuito do conversor A 3,3 V também pode funcionar)

Modelos de ECU testados/números de peça:

Até agora, a seguinte ECU foi verificada para funcionar corretamente:

MKC103610 (MEMS 1.6)

MKC101610 (MEMS 1.6)

MKC104393 (MEMS 1.9, Landrover Freelander 1.8 GETROL 99 ')

Limitações de versão gratuita / Lite:

- registro de dados desativado

- Limite de tempo de execução, após 120 amostras de dados, o aplicativo desiste (2 min @ taxa de atualização 1S padrão 1S)

Para mais informações, visite http://memsdiag.blogspot.com

O que há de novo na versão mais recente 1.0
